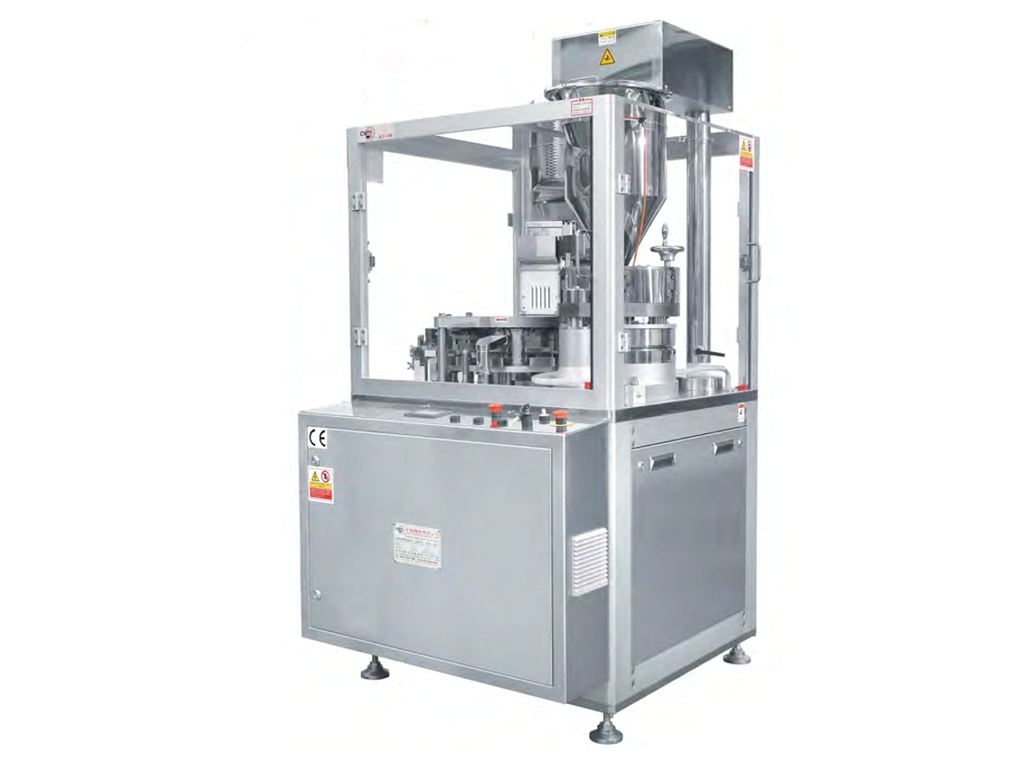

全自動膠囊充填機

1. 空膠囊由漏斗進入順位器排列，經正位器導向後，推叉將膠囊推進輸送模裏，再由真空輔助將膠囊分離，各分別儲存於上、下輸送模內。
2. 第二組膠囊排序裝置。
3. 上輸送模上升。
4. 下輸送模推出。
5. 經充壓後藥粉條注入下身膠囊內，如果下輸送模內沒有膠囊，則藥粉條跌落收集盒裏。
6. 顆粒、錠劑充填站。(選配)
7. 剔除未吸開、瑕疵或倒置之膠囊。
8. 下輸送模拉回。
9. 上輸送模下降。
10. 將已完全填藥之膠囊結合，各號數之膠囊結合長度可由頂針與結合板調整。
11. 將已結合之膠囊由頂針推出，經滑道排出機台外收集。
12. 由底部空心氣管接壓縮空氣，將輸送模裏殘留之粉末或上蓋吹出，再由上方集塵吸嘴將其吸除，以利輸送模再次輸送。

a. 充填針
b. 粉末
c. 圓盤
d. 圓環
e. 壓出棒
f. 清除器
g. 膠囊下身
h. 收集盤
